异常检测算法之STL

在工业时序数据的异常判定中，我们提供了基于SPC的单特征判定和孤立森林的多维特征判定。但是这两种异常判定对于趋势数据的判定表现得并不是很尽如人意。对于符合趋势的时序数据我们认定正常工况主要有两种：

1. 某个特定值或者在其周围进行波动
2. 沿着特定的趋势进行变化或者在趋势周围进行波动

对于第一种情况的趋势，SPC或者孤立森林都可以很好的应付，到了第二种情况则要求随着趋势的变化动态的调整阈值，这大大增加了算法实现的复杂度。通过调研发现，基于时序数据分解的STL算法可以满足我们的要求。

算法介绍

STL的全称是 Seasonal and Trend decomposition using Loess， 其中Loess是进行非线性关系求解的方法，ST代表数据分解的两种主要成分，因此时序数据最终被分解为三个部分：

1. Seasonal Component

   周期性成分，代表数据按照周期性波动的行为

2. Trend Component

   趋势性成分，代表数据按照特定趋势发展的行为

3. Residue Component

   残值成分，代表数据去除周期性和趋势性之后的剩余部分

$$
Y_v = T_v + S_v + R_v
$$

如公式所示，针对每一个时序数据值都可以表示为三种成分之和。

算法实现

STL算法在Python中通过 statsmodels.tsa.seasonal 包提供的STL库进行实现，如下是一个简单的实现示例：

from statsmodels.tsa.seasonal import STL
import pandas as pd
import matplotlib.pyplot as plt

pd.plotting.register_matplotlib_converters()
df = pd.read_csv(constant.APP_PATH + '/data/data.csv')
df = df.tail(1000)
data = df[['f1']]
stl = STL(data, period=30, seasonal=99)
res = stl.fit()
res.plot()
plt.show()

首先选取数据源data.csv中的f1列作为研究对象，使用STL方法进行分析，指定参数period和seasonal。通过fit方法返回的分析结果中包含了我们需要的结果数据：

@property
def observed(self):
    """Observed data"""
    return self._observed

@property
def seasonal(self):
    """The estimated seasonal component"""
    return self._seasonal

@property
def trend(self):
    """The estimated trend component"""
    return self._trend

@property
def resid(self):
    """The estimated residuals"""
    return self._resid

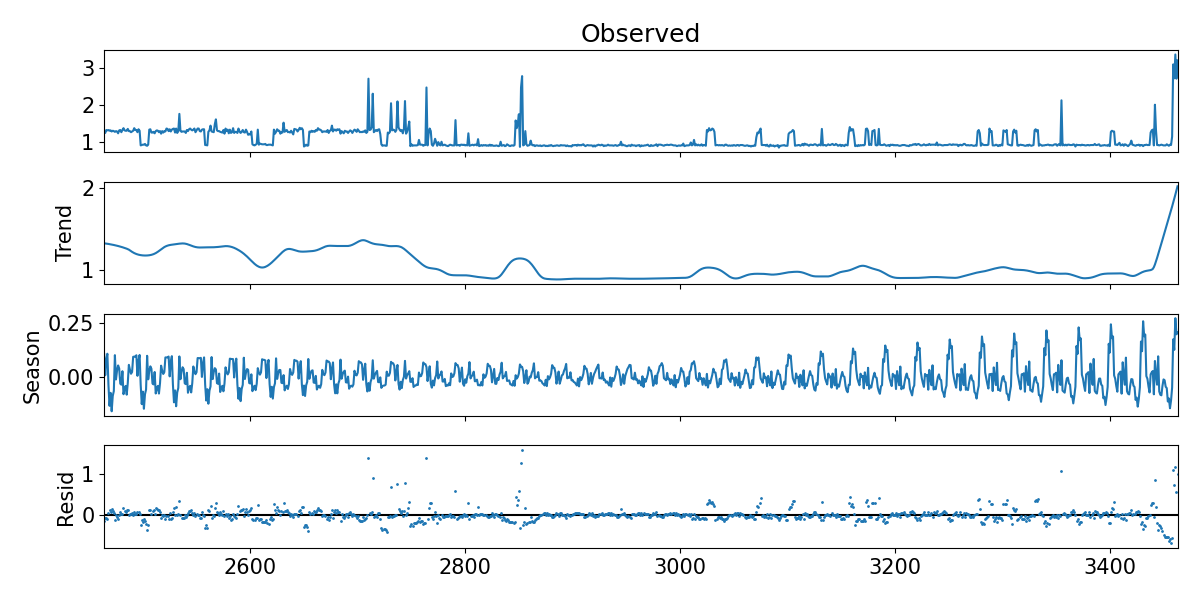

调用res.plot() 方法可以将以上四个数据集在一张图中呈现出来。

场景应用

在实际应用中我们通常需要考虑两个工程性的问题，即如何选取参数和如何进行异常判定。

参数选取

在原论文中提供了6个参数，到Python的实现中变成了13个参数分布在STL构造方法和fit方法中。

正如论文中提到的一样大多数参数的设值都是相当直接的，通过字面意思可以很容易的判断应该设置的值，如period参数根据数据的特性，如果是月度数据则设置为12。在我们上面的例子中，每天的数据量为30我们把period设置为30即可。

难点在于如何合理地设置seasonal参数，seasonal参数通常设置为大于7的奇数，值越大则周期性成分中的子序列越平滑。这时候就面临着一个抉择：

• 如果设置过大，则异常点对于周期的影响无法体现，容易造成漏报
• 如果设置过小，周期内部噪音过多，容易造成误报

所以在seasonal参数设置的时候需要数据分析人员针对数据进行反复测算，最终达到以下效果：

1. 对于存在异常的周期需要体现异常点对周期的影响
2. 对于不存在异常的周期经过平滑之后需要遵循同样的可视化模式

判定异常

从STL算法的一般形式可以看出，如果每个点都符合周期成分和趋势成分的累加，那么对应的残值就应该等于0或者接近0。
$$
Y_v = T_v + S_v + R_v
$$

所以在实际数据的诊断中可以使用残值来进行异常诊断，具体来说就是针对拟合后的残值数据计算上下限，根据预设或者训练的异常比例判定异常。

low = stats.scoreatpercentile(res.resid, 0.2)
high = stats.scoreatpercentile(res.resid, 99.8)

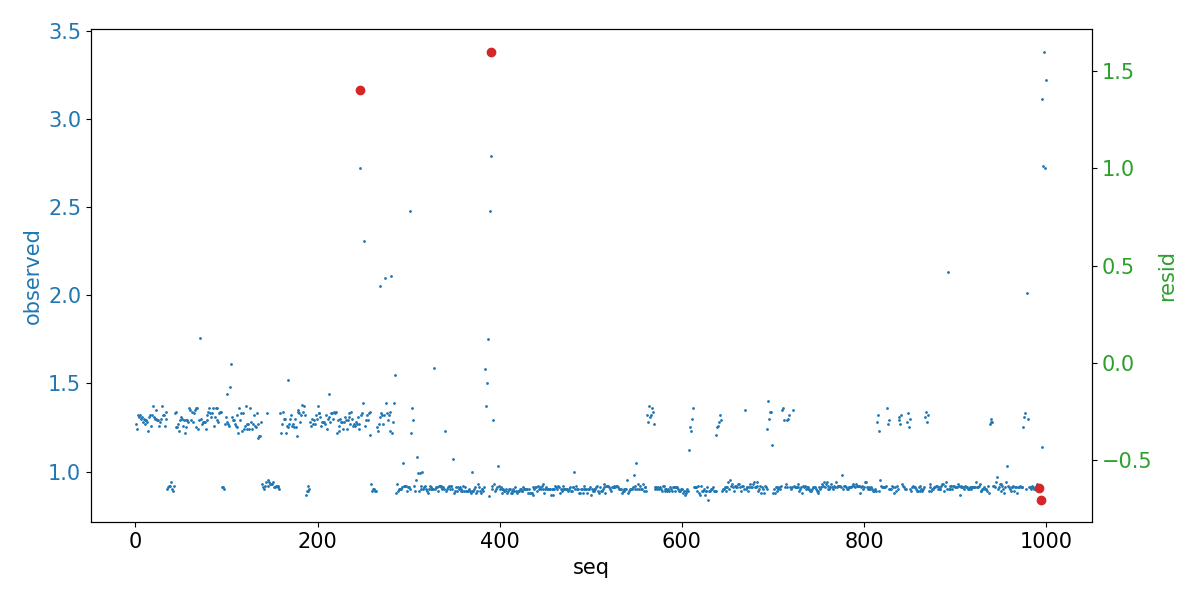

按照以上异常比例得到的异常点图示如图：

异常的实际含义为，在异常点数据趋势发生了变化或者数据周期性行为出现了偏差。

总结

我们通过引入STL算法来应对趋势性数据的异常检测，通过将数据分解为周期性和趋势性成分，得到数据残值作为诊断因子。

实际工程应用中再结合阈值分析或者SPC的方法可以对趋势性数据进行超差或者异常判断。STL作为分解类算法的一种，提供了简单有效的实现以及灵活的参数配置，可以应对大部分的趋势性数据检测场景。

同时由于只支持加法类型的分解，带来了一定局限性，如果需要乘法类型的分解可以考虑X11 decomposition等算法。

参考：

STL论文

STL decomposition
